QS氣水反沖洗用ABS長柄濾頭濾頭,BAF長柄濾頭結構

作者來源:admin 發布時間： 2013/12/14 8:47:05 標簽：長柄濾頭 QS氣水反沖洗濾頭 BAF長柄濾頭 ABS材質長柄濾頭結構圖
導讀：ABS長柄濾頭，QS氣水反沖洗濾頭，BAF長柄濾頭技術參數QS型氣水反沖洗長柄濾頭V型濾池專用，原料采用進口和國產ABS工程塑料經特殊工藝加工而成，產品強度高，不易破碎，在濾頭結構...

QS氣水反沖洗用ABS長柄濾頭濾頭,BAF長柄濾頭結構

QS型氣水反沖洗長柄濾頭V型濾池專用，原料采用進口和國產ABS工程塑料經特殊工藝加工而成，產品強度高，不易破碎，在濾頭結構中強化螺紋增設橡膠墊圈，聯接牢固，永不脫落。濾頭帽底座設計增加底縫，使與濾板間無死水區，不積泥。主要適用于V型濾池氣水反沖洗配水系統；短柄濾頭應用于濾池單水反沖洗和重力式、壓力式濾罐及離子交換濾床等配水過濾系統。QS長柄濾頭既可適用于生活飲用水處理,也可適用于飲料、印染、游泳池等各種工業用水處，同樣可以應用于工業廢水，生活污水處理工程中。

一、QS型氣水反沖洗長柄濾頭、BAF長柄濾頭簡介：

凈化過濾是水處理工藝中的一個重要環節，給水工程中的濾池正常運行時，在工作周期內隨著濾料濾層截污量的增加，濾料的孔隙率不斷減少，污泥滲透量的增加，是水流的阻力增大，導致濾速下降，濾池水位就逐漸上升，使過濾后的水質濁度逐漸升高。為使濾池在短時間內恢復正常運行，保證出水水質和流量，此時必須進行反沖洗操作是濾料濾層始終保持應有空隙密度才能保證正常供水運行。通過實踐證明，氣水反沖洗法比水反沖洗法效果好，氣水反沖洗能有效控制濾料中泥球結構的形成，當空氣沖洗時對濾料產生很大的振動，濾料間反復碰撞磨擦，濾料層激烈攪拌，泥球無法形成，已形成的泥球結構也被振動破壞，并使所有的濾料上的粘附物脫落，由反沖水帶走。

二、QS型氣水反沖洗濾頭、BAF長柄濾頭性能

本濾頭分A型和B型兩種：A型為長柄濾頭，應用于濾池氣反沖洗配水系統；B型為短柄濾頭，應用于濾池單水反沖洗和重力式、壓力式濾罐及離子交換濾床等配水過濾系統。本濾頭采用進口ABS工程塑料制造，強度高，不易破碎。在濾頭結構中強化螺紋增設橡膠墊圈，聯接牢固，永不脫落。濾頭帽底座設計增加底縫，使與濾板間無死水區，不積泥。

QS氣水反沖洗濾頭，BAF長柄濾頭，ABS材質長柄濾頭型號技術參數；

型號	總長度(mm)	預埋管(mm)	縫隙條數	濾帽縫隙面積(mm)	濾層膨高度%	濾板開孔率
A型	292	Ø30×292	40	25	30-50	0.9-1.5
B型	146

濾頭拉伸強度為21-28MPa,沖擊為27-49Kg/cm，洛氏硬度為62-86，密封材料為無毒橡膠。
三、氣水反沖洗濾頭技術參數；
1、濾頭縫隙無殘缺、氣泡、飛邊和毛刺等缺陷。
2、濾頭表面光滑、無明顯雜質、無裂紋，色澤一致。
3、單純用氣反沖洗時，濾頭的水頭損失和氣水同時反沖洗的濾頭水頭損失應符合設計要求。
4、單純用氣反沖洗時濾頭的氣壓損失不大于下表值。

氣孔流速m/s	23	27	31	35	39	43
水頭損失	0.041	0.055	0.074	0.098	0.138	0.161

四、氣水反沖洗濾頭反沖洗運行參數；

反沖程序	氣沖洗	氣水混沖	水沖洗	單水濾池
強度(L/S.m)	10-20	氣：10-12 水：4-8	6-10	12-15
時間(min)	2-4	3-5	3-5	3-6

五、QS氣水反沖洗濾頭、BAF長柄濾頭技術參數；
濾頭既可適用于生活飲用水處理，也可適用飲料、印染、游泳池等各種工業用水處理，同樣可以應用于工業廢水、生活污水處理工程中。

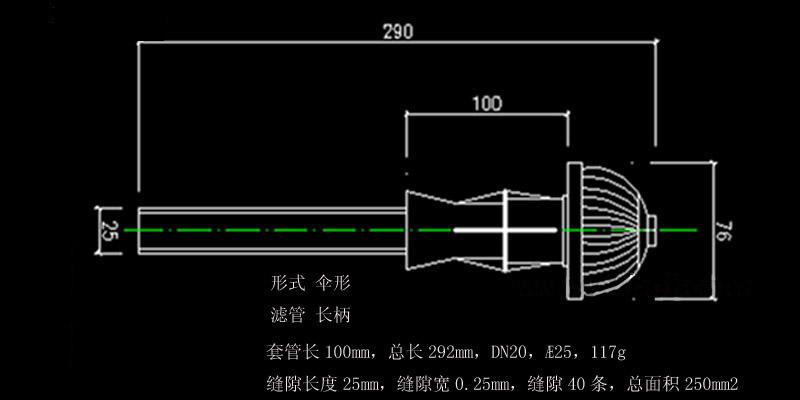

濾帽縫隙		濾桿尺寸				預埋座尺寸
寬度（mm）	長度（mm）	長度（mm）	內徑（mm）	外徑（mm）	壁厚（mm）	長度（mm）	外徑（mm）
0,25	25	292	20	25	0.3	100	上端40下端46
