斜管,斜管支架安裝技術要求

斜管,斜管支架安裝技術要求

    斜管安裝于沉淀池。由斜管和支架兩部分組成，其配套零配件應滿足無毒、防腐、強度等要求。工作在水池水中，設備應能在水中連續工作。在高溫天氣下，也可能長時間暴露在空氣中所以對斜管和支架提出以下技術要求；

   （1）斜管

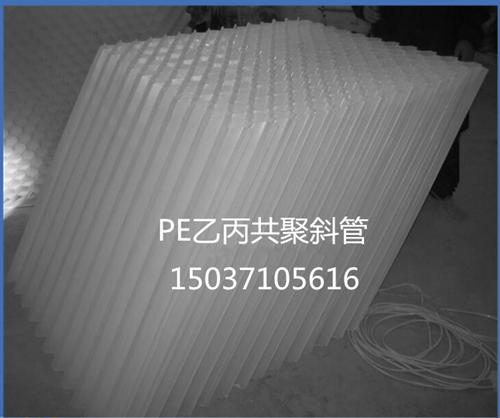

斜管形狀為蜂窩狀，單管切面為正六角形，斜管直徑Φ35、50、80mm，斜管壁厚≥0.5mm，安裝傾角60°，斜長為1000mm；
    外觀
    塑料斜管表面光滑，無裂縫、氣泡、無明顯色差、雜質、無明顯凹凸點。
    斜管過水斷面內切圓直徑（mm）：30(25)±2.0
    斜管長度（mm）：1000±10
    斜管塊體寬度（mm）：500±10
    傾斜角度°：60±2
    單組斜管管口水平面承壓強度：
    承壓后斜管總脫焊點不應多于5 處，同一焊接線上脫焊點不應多于2處。
    單組斜管耐沖擊強度：沖擊后斜管的焊接點或粘結處的脫焊數或開裂數不應多于2處。
    單組斜管側面承壓變形率（%）：≤1
    材料拉伸強度（Mpa）：≥25、斜管外觀顏色應為白色、無毒、無味；
    縱向、橫向拉伸強度均不得小于25Mpa。單組斜管管口水平面承壓強度不得小于 1.4Kpa；材料安裝通水驗收后正常使用年限8年以上。
    要求口面平整，角度準確，斜管斷面為蜂窩狀正六邊形，單根斜管內外表面光滑， 無裂紋、氣泡、無明顯色差、雜質、無明顯凹凸點，且無毒、無害、抗紫外線性能好、不易老化，使用安裝方便，同時還應具備機械強度高，壁厚均勻等特點。
    產品執行標準：《CJ/T83供水用斜管》，適用于飲用水處理。
    產品標志、包裝、運輸、儲存執行 CJ/T83 標準。
    在運輸過程中，不得使產品遭受扔摔、沖擊、重壓或劃傷。
    產品應儲存在清潔平整的庫房或場地內，應避免陽光曝曬、雨淋，不得靠近火源 或高溫物體，不得靠近有毒、有害物體。
    2）斜管材質
    聚丙烯或乙丙共聚材料，密度1.02g/cm³。
   （3）斜管支架
    斜管支架材質一般應采用碳鋼或不銹鋼組合焊接。
